一、产品概述

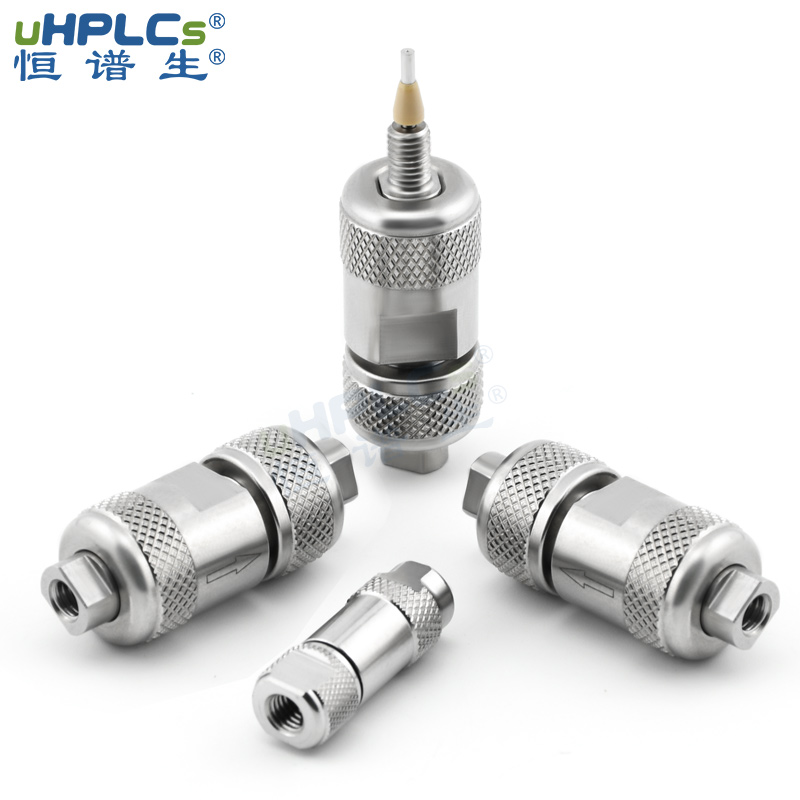

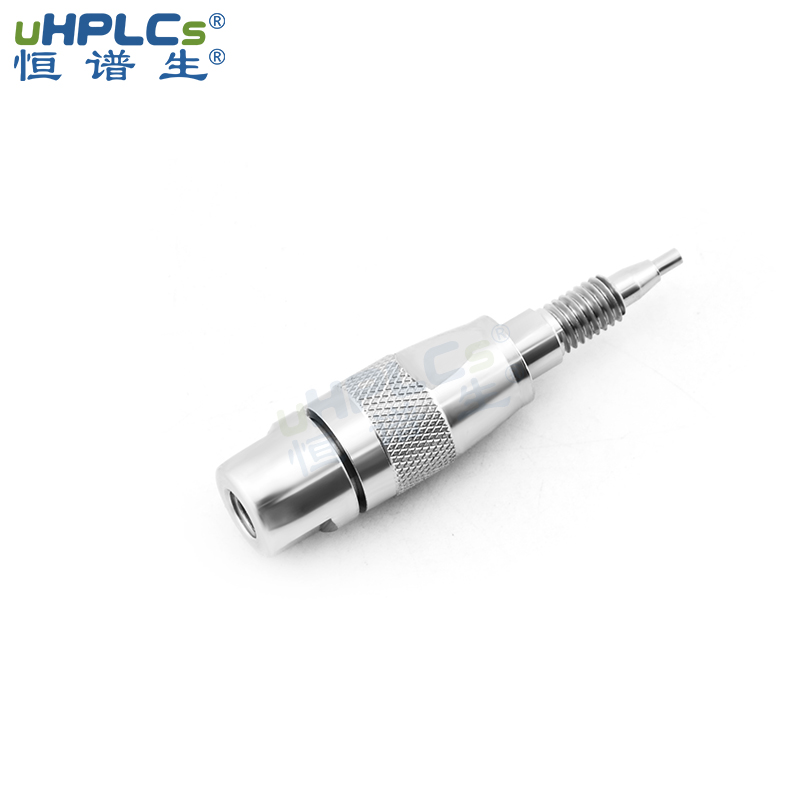

深圳市恒谱生科学仪器有限公司儿 UPLC 超高压直连保护柱是专为超高效液相色谱(UPLC)系统设计的一款关键部件，用于保护昂贵的分析色谱柱免受样品中杂质和污染物的损害，延长色谱柱的使用寿命，同时提高色谱分析的稳定性和重复性。本保护柱适用于各种复杂样品的分离分析，尤其在药物研发、环境监测、食品安全等领域具有广泛应用。

二、产品规格与型号

型号：2.1#

柱尺寸：内径2.1mm，保护柱注芯：2.1*4.0mm

填料类型：[详情看产品说明书]

耐压范围：18000psi  130MPa  1300Bar

三、安装步骤

1、准备工作

确认 UPLC 系统已关闭且压力已释放，避免在安装过程中发生意外。

检查保护柱和色谱柱的连接部位是否清洁，无杂质残留。如有必要，使用合适的溶剂(如甲醇、乙腈等)进行清洗，并确保完全干燥。

2、安装保护柱

取出深圳市恒谱生科学仪器有限公司儿 UPLC 保护柱，检查柱体是否有损坏或缺陷。如果是新的保护柱，注意保留柱两端的密封塞，直到安装时再移除，以防止填料干涸或被污染。

对于直连式保护柱(如文中提到的超高压直连保护柱)，将保护柱的一端与进样器出口直接连接，确保连接紧密且无泄漏。通常采用手紧式连接方式，按照顺时针方向轻轻旋转保护柱，直至拧紧，但注意不要过度用力，以免损坏螺纹或密封件。

如果是带有连接管路和接头的保护柱，先将合适的连接管路(通常为不锈钢或 PEEK 材质)一端连接到保护柱的入口，使用扳手或专用工具拧紧接头，但要避免过度拧紧导致管路变形或损坏。然后将连接管路的另一端连接到进样器出口，同样确保连接紧密无泄漏。

3、连接色谱柱

将保护柱的出口与色谱柱的入口连接，连接方式与上述步骤类似，确保连接牢固且密封良好。对于直连式保护柱，要确保保护柱与色谱柱的接口完全对齐，避免出现缝隙或错位，影响色谱流路的稳定性。

对于带有连接管路的保护柱，连接完成后，检查整个流路是否通畅，有无弯折或堵塞的情况。可以通过肉眼观察或使用适当的工具(如压力计)进行初步检查。

四、使用与维护

1、样品预处理

在进样前，尽量对样品进行预处理，如过滤、离心、固相萃取等，以去除样品中的颗粒杂质、大分子物质和强保留污染物，减少对保护柱和色谱柱的污染负荷。建议使用 0.22μm 或 0.45μm 的滤膜对样品进行过滤，确保样品的纯净度。

2、流动相选择

根据样品的性质和分析方法的要求，选择合适的流动相体系。确保流动相经过充分的过滤和脱气处理，以防止气泡进入保护柱和色谱柱，影响分离效果和柱寿命。同时，注意流动相的 pH 值和缓冲盐浓度，避免超出保护柱和色谱柱的耐受范围，导致填料损坏或柱效下降。

3、操作条件优化

在 UPLC 系统运行过程中，根据样品的复杂程度和分离要求，合理设置流速、柱温、进样量等操作参数。避免过高的流速和压力冲击保护柱和色谱柱，建议在保护柱的耐压范围内进行操作，并逐渐升高或降低流速，避免突然的压力变化。

4、定期检查与维护

●定期检查保护柱的性能，如柱压、分离度、峰形等指标。如果发现柱压升高明显、分离度下降或峰形出现拖尾、展宽等异常情况，可能是保护柱受到污染或填料损坏，需要及时进行清洗或更换柱芯。

●当保护柱使用一段时间后，即使未出现明显的性能问题，也建议定期更换柱芯，以确保其对色谱柱的保护效果。更换柱芯时，按照安装步骤相反的顺序进行操作，注意操作过程中的清洁和密封，避免引入新的杂质。

五、故障排除

1、柱压过高

●可能原因：保护柱或连接管路堵塞、填料污染、流动相粘度太大或流速过高。

●解决方法：首先检查连接管路是否通畅，有无弯折或堵塞的情况。如果管路正常，可以尝试用适当的溶剂(如甲醇、乙腈、水等)对保护柱进行反冲，以清除可能堵塞的杂质。如果柱压仍然过高，可能需要更换保护柱柱芯或检查流动相和流速设置是否合理。

2、分离度下降

●可能原因：保护柱填料损坏、柱外效应增加、流动相组成或比例变化、色谱柱性能下降。

●解决方法：检查保护柱和色谱柱的连接是否紧密，有无泄漏或死体积增加的情况。如果连接正常，可以尝试更换保护柱柱芯，看是否能恢复分离度。同时，检查流动相的配制是否准确，是否有杂质混入，以及色谱柱是否需要进行再生或更换。

3、峰形异常(拖尾、展宽等)

●可能原因：保护柱填料污染、柱效下降、进样量过大、样品与填料相互作用过强。

●解决方法：减少进样量，看峰形是否改善。如果问题仍然存在，可以尝试用强溶剂对保护柱进行冲洗，以去除可能吸附在填料上的杂质。如果峰形没有明显改善，可能需要更换保护柱柱芯或进一步优化分析方法，如调整流动相的 pH 值、添加改性剂等。

六、注意事项

●避免碰撞和剧烈震动保护柱，在运输和使用过程中要轻拿轻放，防止柱体损坏或填料松动。

●不要使用尖锐的物体接触保护柱的柱体和连接部位，以免划伤或损坏表面，影响密封性能和使用寿命。

●在更换保护柱柱芯或连接管路时，要确保所有的部件都安装正确且牢固，避免出现泄漏或松动的情况，否则可能会导致实验结果不准确或损坏 UPLC 系统。

●保护柱使用后，应及时清洗并妥善保存，避免长时间暴露在空气中导致填料干涸或被污染。如果长时间不使用，建议将保护柱充满合适的溶剂(如甲醇或乙腈)，并密封两端，放置在干燥、阴凉的环境中。

●严格按照本使用手册的操作步骤和注意事项进行使用和维护，如在使用过程中遇到任何问题或疑问，请及时联系深圳市恒谱生科学仪器有限公司儿技术支持人员，以获取专业的帮助和指导。

通过正确的使用和维护深圳市恒谱生科学仪器有限公司儿 UPLC 保护柱，可以有效地保护色谱柱，提高色谱分析的可靠性和稳定性，为您的科研和分析工作提供有力的支持。
